AP F Type

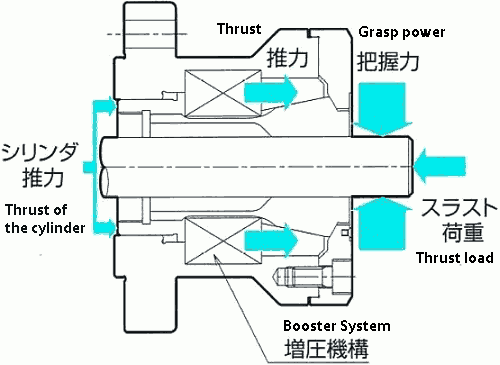

アルプスツール ハイパワーコレットA’ssyは、NC旋盤のシリンダ推力を増圧機構(PAT.P)により拡大し、強い把握力が得られる超強力型コレットチャックA’ssyです。

 AP F type

・ 増圧比2倍としています。

・ 主軸端にフランジを介して取り付けるタイプです。 本機主軸形端状に合わせたフランジ
   を御用意下さい。

・ コレットチャックは当社標準のAS型を使用していますので、シリーズで共通使用
   できます。

・  制止形コレットチャックですので、安定した把握精度が保てます。

・  防塵パッド・チップカバーの併用により清掃間隔の拡大が図れます。

・  丸材専用です。

  型式
記号 仕様・寸法 APF-S5 APF-S5・1/2 APF-S6 APF-S8
K1 チャック時 8.5 9.5 3.5
K2 リ・チャック時 15 16 10
  シリンダーストローク Min12
  許容入力kN(kgf) 19.6(2000) 24.5(2500) 29.4(3000) 39.2(4000)
備考
  1. 上記以外の仕様・寸法はASF typeと同一仕様・寸法です。
  2. ハイパワーコレットチャックA’ssyは受注生産品です。
