コレットホルダ EXH
ドリル・エンドミル・タップ・リーマに!
オプション不要、コレット交換だけで、センタースルー/サイドスルーに対応します。 (7MPa)
センタースルー | サイドスルー |
AC5-EXH□□-□□

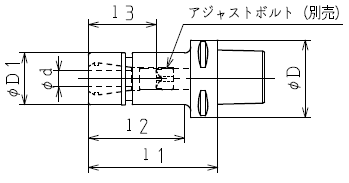

CAPTO | 型式 | コレット型式 | 寸法 Dimension | アジャストボルト | ナット | スパナ | |||||||
SIZE | CODE | d | D | D1 | l1 | l2 | l3 | 穴付 | 穴無 | Nut | Wrench | ||
C5 | AC5-EXH7-60 | AR11-D | AR11OH-D | 0.5~7 | 50 | 23 | 60 | 33 | 42.5※ | ECH7-05 | ECH7OH-05 | NA11FX | XSP23 |
AC5-EXH7-90 | 90 | 63 | 20~45 | ||||||||||
AC5-EXH7-105 | 105 | 78 | |||||||||||
AC5-EXH7-120 | 120 | 93 | |||||||||||
AC5-EXH10-60 | AR16-D | AR16OH-D | 0.5~10 | 30 | 60 | 35 | 42※ | ECH10-05 | ECH10OH-05 | FA16NX | XSP30 | ||
AC5-EXH10-90 | 90 | 63 | 30~50 | ||||||||||
AC5-EXH10-105 | 105 | 78 | |||||||||||
AC5-EXH10-120 | 120 | 93 | |||||||||||
AC5-EXH10-135 | 135 | 108 | 30~55 | ||||||||||
AC5-EXH13-60 | AR20-D | AR20OH-D | 0.5~13 | 35 | 60 | 35 | 45※ | ECH13-05 | ECH13OH-05 | FA20NX | XSP35 | ||
AC5-ECH13-90 | 90 | 63 | 35~50 | ||||||||||
AC5-EXH13-105 | 105 | 78 | 40~55 | ||||||||||
AC5-EXH13-120 | 120 | 93 | 35~65 | ||||||||||
AC5-EXH13-135 | 135 | 108 | |||||||||||
AC5-EXH16-60 | AR25-D | AR25OH-D | 0.5~16 | 42 | 60 | 38 | 52※ | ECH16-05 | ECH16OH-05 | NA25FX | XSP42 | ||
AC5-EXH16-75 | 75 | 51 | 55※ | ||||||||||
AC5-EXH16-90 | 90 | 66 | 40~55 | ||||||||||
AC5-EXH16-105 | 105 | 81 | |||||||||||
AC5-EXH16-120 | 120 | 96 | 40~65 | ||||||||||
AC5-EXH16-135 | 135 | 111 | |||||||||||
AC5-EXH20-60 | AR32-D | AR32OH-D | 2.5~20 | 50 | 60 | – | 52※ | ECH20-05 | ECH20OH-05 | NA32FX | XSP50 | ||
AC5-EXH20-75 | 75 | 67※ | |||||||||||
AC5-EXH20-90 | 90 | 45~51 | |||||||||||
AC5-EXH20-105 | 105 | 45~60 | |||||||||||
AC5-EXH20-120 | 120 | ||||||||||||
AC5-EXH20-135 | 135 | 40~65 |
AC6-EXH□□-□□
CAPTO | 型式 | コレット型式 | 寸法 Dimension | アジャストボルト | ナット | スパナ | |||||||
SIZE | CODE | d | D | D1 | l1 | l2 | l3 | 穴付 | 穴無 | Nut | Wrench | ||
C6 | AC6-EXH7-60 | AR11-D | AR11OH-D | 0.5~7 | 63 | 23 | 60 | 33 | 38.5※ | ECH07-05 | ECH07OH-05 | NA11FX | XSP23 |
AC6-EXH7-75 | 75 | 48 | 20~35 | ||||||||||
AC6-EXH7-90 | 90 | 63 | 20~45 | ||||||||||
AC6-ECH7-105 | 105 | 78 | |||||||||||
AC6-EXH7-120 | 120 | 93 | |||||||||||
AC6-EXH7-135 | 135 | 108 | |||||||||||
AC6-EXH7-165 | 165 | 138 | |||||||||||
AC6-EXH10-60 | AR16-D | AR16OH-D | 0.5~10 | 30 | 60 | 35 | 41※ | ECH10-05 | ECH10OH-05 | NA16NX | XSP30 | ||
AC6-EXH10-75 | 75 | 48 | 52.5※ | ||||||||||
AC6-EXH10-90 | 90 | 63 | 30~50 | ||||||||||
AC6-EXH10-105 | 105 | 78 | |||||||||||
AC6-EXH10-120 | 120 | 93 | |||||||||||
AC6-EXH10-135 | 135 | 108 | 30~55 | ||||||||||
AC6-EXH10-165 | 165 | 138 | |||||||||||
AC6-EXH10-200 | 200 | 173 | |||||||||||
AC6-EXH13-60 | AR20-D | AR20OH-D | 0.5~13 | 35 | 60 | 35 | 41※ | ECH13-05 | ECH13OH-05 | NA20FX | XSP35 | ||
AC6-EXH13-75 | 75 | 48 | 52※ | ||||||||||
AC6-EXH13-90 | 90 | 63 | 35~45 | ||||||||||
AC6-EXH13-105 | 105 | 78 | |||||||||||
AC6-EXH13-120 | 120 | 93 | 35~55 | ||||||||||
AC6-EXH13-135 | 135 | 108 | 35~65 | ||||||||||
AC6-EXH13-165 | 165 | 138 | |||||||||||
AC6-EXH13-200 | 200 | 173 | |||||||||||
AC6-EXH16-60 | AR25-D | AR25OH-D | 0.5~16 | 42 | 60 | 37 | 41.5※ | ECH16-05 | ECH16OH-05 | NA25FX | XSP42 | ||
AC6-EXH16-75 | 75 | 48 | 51※ | ||||||||||
AC6-EXH16-90 | 90 | 63 | 40~49 | ||||||||||
AC6-EXH16-105 | 105 | 78 | 40~55 | ||||||||||
AC6-EXH16-120 | 120 | 93 | |||||||||||
AC6-EXH16-135 | 135 | 108 | 40~65 | ||||||||||
AC6-EXH16-165 | 165 | 138 | |||||||||||
AC6-EXH16-200 | 200 | 173 | |||||||||||
AC6-EXH20-60 | AR32-D | AR32OH-D | 2.5~20 | 50 | 60 | 36.5 | 50※ | ECH20-05 | ECH20OH-05 | NA32FX | XSP50 | ||
AC6-EXH20-75 | 75 | 48 | 65.5※ | ||||||||||
AC6-EXH20-90 | 90 | 63 | 64※ | ||||||||||
AC6-EXH20-105 | 105 | 78 | 45~55 | ||||||||||
AC6-EXH20-120 | 120 | 93 | 45~60 | ||||||||||
AC6-EXH20-135 | 135 | 108 | 45~65 | ||||||||||
AC6-EXH20-165 | 165 | 138 | |||||||||||
AC6-EXH20-200 | 200 | 173 |
AC8-ECH□□-□□
CAPTO | 型式 | コレット型式 | 寸法 Dimension | アジャストボルト | ナット | スパナ | |||||||
SIZE | CODE | Collet CODE | d | D | D1 | l1 | l2 | l3 | 穴付 | 穴無 | Nut | Wrench | |
C8 | AC8-EXH10-70 | AR16-D | AR16OH-D | 0.5~10 | 80 | 30 | 70 | 37 | 56.5※ | ECH10-05 | ECH10OH-05 | NA16FX | XSP30 |
AC8-EXH10-90 | 90 | 55 | 30~50 | ||||||||||
AC8-EXH10-105 | 105 | 70 | |||||||||||
AC8-EXH10-120 | 120 | 85 | |||||||||||
AC8-EXH10-135 | 135 | 100 | 30~55 | ||||||||||
AC8-EXH10-165 | 165 | 130 | |||||||||||
AC8-EXH13-70 | AR20-D | AR20OH-D | 0.5~13 | 35 | 70 | 37 | 55※ | ECH13-05 | ECH13OH-05 | NA20FX | XSP35 | ||
AC8-EXH13-90 | 90 | 55 | 35~55 | ||||||||||
AC8-EXH13-105 | 105 | 70 | |||||||||||
AC8-EXH13-120 | 120 | 85 | |||||||||||
AC8-EXH13-135 | 135 | 100 | 35~65 | ||||||||||
AC8-EXH13-165 | 165 | 130 | |||||||||||
AC8-EXH13-200 | 200 | 165 | |||||||||||
AC8-EXH16-70 | AR25-D | AR25OH-D | 0.5~16 | 42 | 70 | 37 | 54※ | ECH16-05 | ECH16OH-05 | NA25FX | XSP42 | ||
AC8-EXH16-90 | 90 | 55 | 40~53 | ||||||||||
AC8-EXH16-105 | 105 | 70 | 40~55 | ||||||||||
AC8-EXH16-120 | 120 | 85 | 40~65 | ||||||||||
AC8-EXH16-135 | 135 | 100 | |||||||||||
AC8-EXH16-165 | 165 | 130 | |||||||||||
AC8-EXH16-200 | 200 | 165 | |||||||||||
AC8-EXH20-70 | AR32-D | AR32OH-D | 2.5~20 | 50 | 70 | 38 | 53※ | ECH20-05 | ECH20OH-05 | NA32FX | XSP50 | ||
AC8-EXH20-90 | 90 | 55 | 73※ | ||||||||||
AC8-EXH20-105 | 105 | 70 | 45~60 | ||||||||||
AC8-EXH20-120 | 120 | 85 | 45~65 | ||||||||||
AC8-EXH20-135 | 1356 | 100 | |||||||||||
AC8-EXH20-165 | 165 | 130 | |||||||||||
AC8-EXH20-200 | 200 | 165 |
スパナ
XSP-□□ | FK-□□ |
XSP□□ , FK-□
ホルダ型式 | 標準ナット | 標準スパナ | 傘型工具対応ナット | 傘型工具対応スパナ |
Holder Type | Nut | Wrench | Nut | Wrench |
EXH7 | NA11FX | XSP23 | NA11F | FK-3 |
EXH10 | NA16FX | XSP30 | NA16F | FK-4 |
EXH13 | NA20FX | XSP35 | NA20F | FK-5 |
EXH16 | NA25FX | XSP42 | NA25F | FK-6 |
EXH20 | NA32FX | XSP50 | NA32F | FK-7 |
備考
- ARコレット(AR□□-D)を使用することでスリットスルークーラントを御利用頂けます。
- ARクーラントコレット(AR□□OH-D)を使用することでセンタースルークーラントを御利用頂けます。
- スパナは別途ご注文下さい。
- 傘型工具利用時はナットをNA□□F型と交換使用します。
- ※印ではアジャストボルトが使用出来ません。
