モジュラーボーリングアダプタ

先端ボーリングヘッドは(株)日研工作所のボーリングシステムを御利用下さい｡

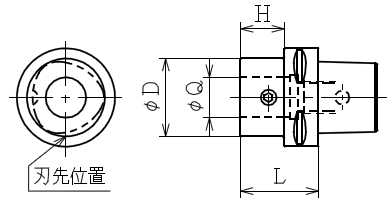

 モジュラーボーリングアダプタ  モジュラーボーリングアダプタ

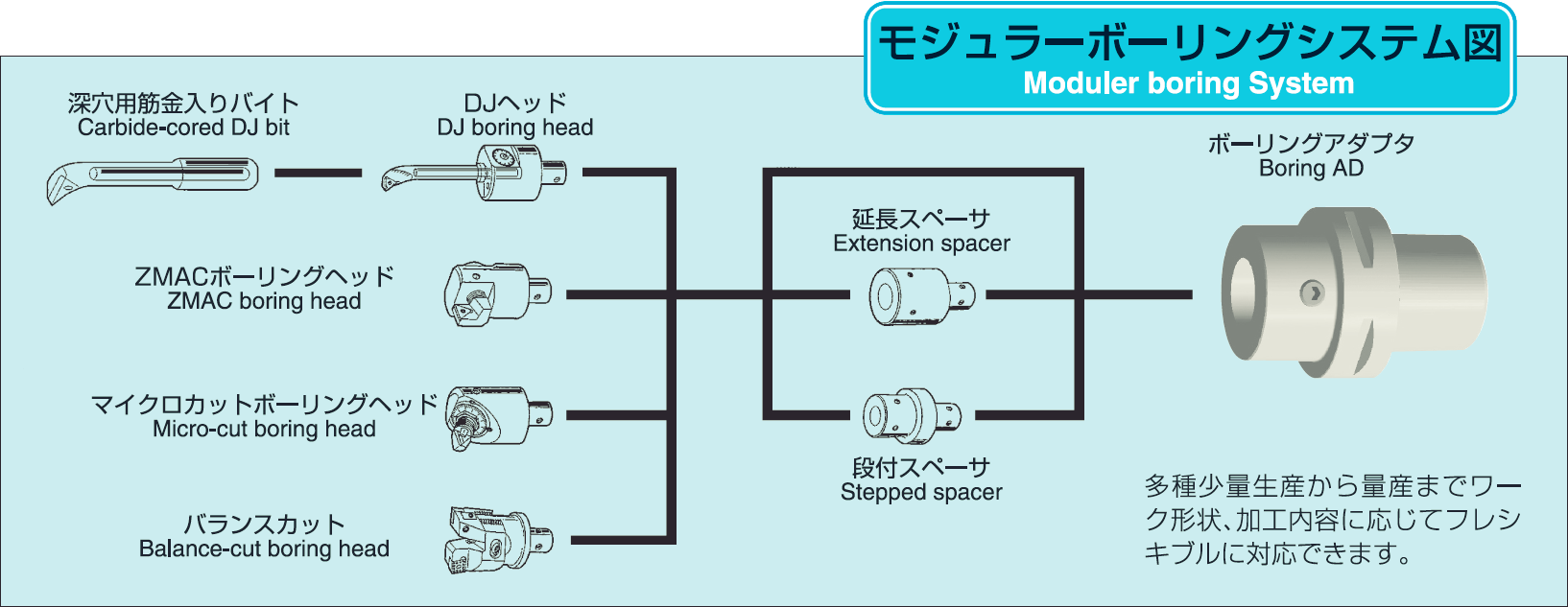

 モジュラーボーリングシステム図

AC5-Q□□-□□

 CAPTO  型式 寸法     接続ボルト  ボーリング径
 SIZE  CODE  Q D L H Coupling Bolt  Boring dia.
 C5  AC5-Q26-50 26 50 50 30 B26N Φ3～Φ70

AC6-Q□□-□□

CAPTO  型式  寸法     接続ボルト    ボーリング径
 SIZE  CODE  Q D L H  Coupling Bolt   Boring dia.
 C6  AC6-Q26-50  26 50 50 28 B26N  Φ3～Φ70
   AC6-Q34-55  34 64 55 33 B34 Φ70～Φ85

AC8-Q□□-□□

CAPTO   型式  寸法     接続ボルト  ボーリング径
 SIZE  CODE  Q D L H Coupling Bolt    Boring dia.
 C8  AC8-Q26-60  26 50 60 30 B26N  Φ3～Φ70
   AC8-Q34-60  34 64     B34  Φ70～Φ85
