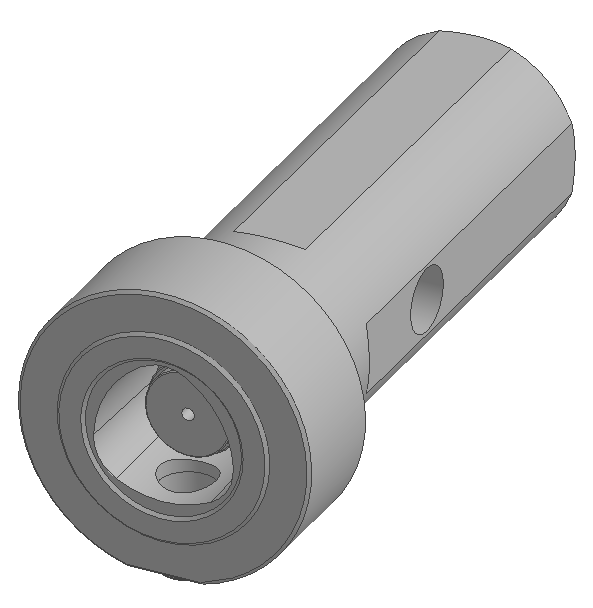

丸シャンククランピングユニット
丸シャンクホルダーにアルプス・キャプトを即、導入可能です。

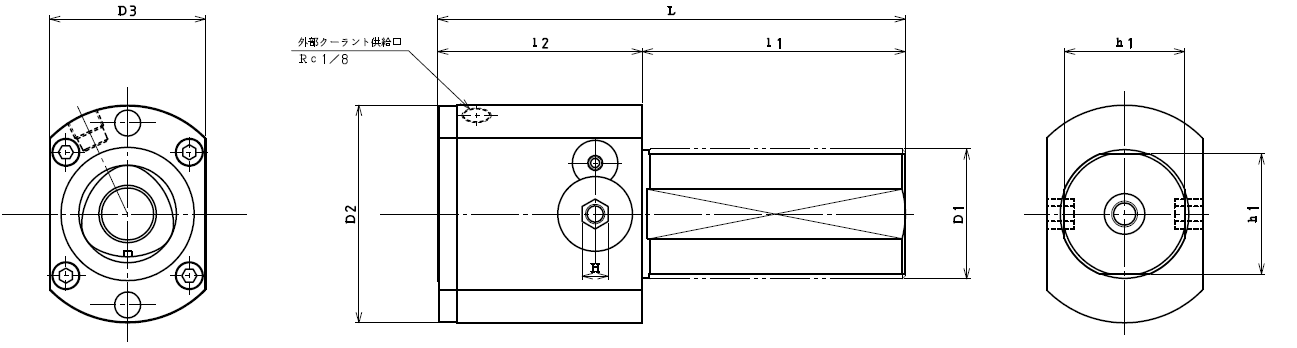

【カム式】
AC3-XXAA133-□□
CAOTO | 型式 | 寸法 Dimension | |||||||
SIZE | CODE | 取付巾 D1 | D2 | D3 | L | L1 | L2 | h1 | H |
C3 | AC3-XXAA133-3R000 | 32 | 54 | 38 | 133 | 80 | 53 | 29 | 8 |
AC4-XXAA133-□□
CAPTO | 型式 | 寸法 Dimension | |||||||
SIZE | CODE | 取付巾 D1 | D2 | D3 | L | L1 | L2 | h1 | H |
C4 | AC4-XXAA133-4R000 | 40 | 67 | 48 | 144 | 81 | 63 | 37 | 10 |

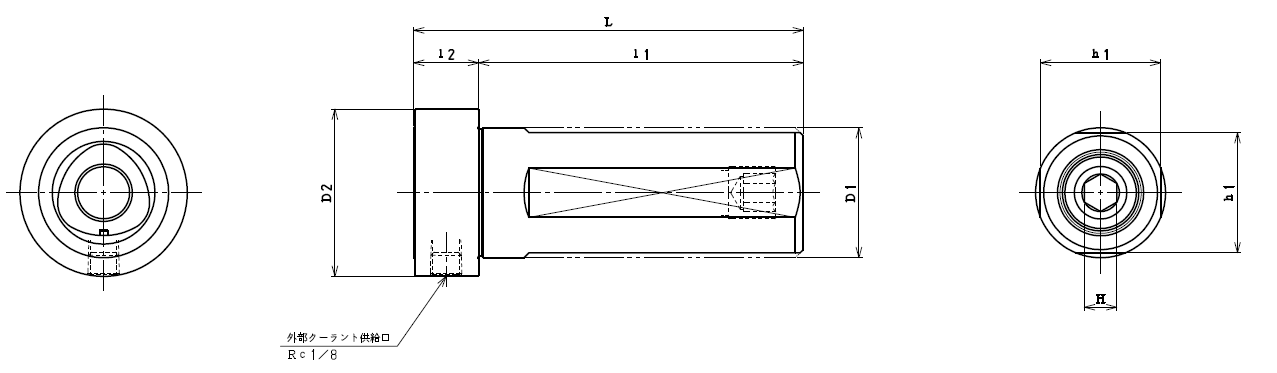

【引きネジ式】
AC3-XXSB101-□□
CAPTO | 型式 | 寸法 Dimension | ||||||
SIZE | CODE | 取付径 h1 | D2 | L | L1 | L2 | h1 | H |
C3 | AC3-XXAA133-3D000 | 32 | 45.5 | 98 | 80 | 18 | 30 | 8 |
AC4-XXSB101-□□
CAPTO | 型式 | 寸法 Dimension | ||||||
SIZE | CODE | 取付径 h1 | D2 | L | L1 | L2 | h1 | H |
C4 | AC4-XXAA133-4D000 | 40 | 51.5 | 120 | 100 | 20 | 37 | 10 |
AC5-XXSB101-□□
CAPTO | 型式 | 寸法 Dimension | ||||||
SIZE | CODE | 取付径 h1 | D2 | L | L1 | L2 | h1 | H |
C5 | AC5-XXAA133-5D000 | 50 | 61.5 | 144 | 120 | 24 | 47 | 12 |
備考
- D1シャンクは4面に平取りがあります。
- 内部クーラントを使用する時にはに配管して下さい。
- 取り付け径については特殊対応が可能です。
ご相談下さい。
