HSK-F63
 |
 |

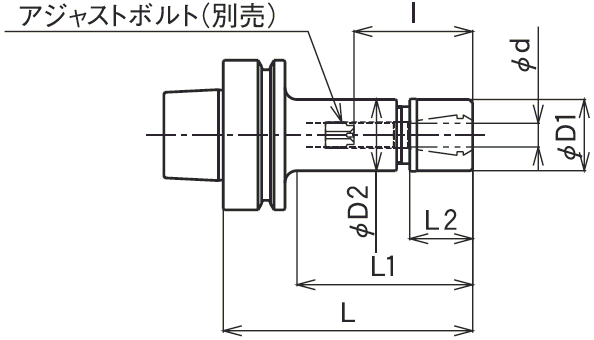

| 型番 | 把握サイズ | L | L1 | L2 | l(調整量) | φD1 | φD2 | コレット | スパナ | アジャストボルト | |
| Φd | Max-Min | クーラント無 | クーラント有 | ||||||||
| HSK-F63-EXH7-75 | 0.5～7 | 75 | 44 | 20.5 | 35～20 | 23(23.5) | 22(23) | AR11-D | XSP23 | ECH7-05 | ECH7OH-05 |
| HSK-F63-EXH7-90 | 90 | 59 | 45～20 | ||||||||
| HSK-F63-EXH7-105 | 105 | 74 | |||||||||
| HSK-F63-EXH10-75 | 0.5～10 | 75 | 44 | 26.5 | – | 30(30.5) | 31(30) | AR16-D | XSP30 | – | – |
| HSK-F63-EXH10-90 | 90 | 59 | 50～30 | ECH10-05 | ECH10OH-05 | ||||||
| HSK-F63-EXH13-75 | 0.5～13 | 75 | 48 | 28.5 | – | 35(35.5) | 35 | AR20-D | XSP35 | – | – |
| HSK-F63-EXH16-80 | 0.5～16 | 80 | 52 | 30 | 42(42.5) | 42 | AR25-D | XSP42 | |||
| HSK-F63-EXH20-80 | 2.5～20 | 80 | 52 | 31 | 50(50.5) | 50 | AR32-D | XSP50 | |||
備考
- チャックコレット・スパナ・アジャストボルト・クーラントダクトは付属しません。併せてご用命下さい。
- 本表に記載のアイテムは、受注生産です。納期はお問い合わせ下さい。
- ( )はナットつば部の最大径の寸法です。
