サイドロックホルダ

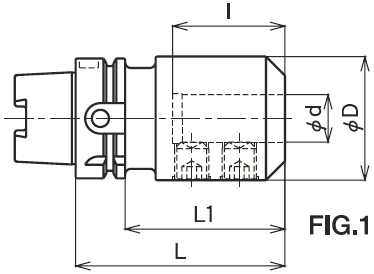

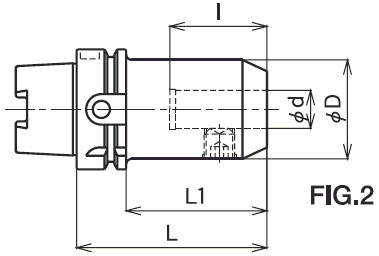

CODE | Φd (呼び径) | L(GL) | ΦD (胴径) | L1(F-先端) | l(挿入長) | FIG |
HSK-A63-SL12-80 | 12 | 80 | 42 | 54 | 46 | 1 |
HSK-A63-SL16-80 | 16 | 48 | 49 | |||
HSK-A63-SL20-80 | 20 | 52 | 51 | |||
HSK-A63-SL25-110 | 25 | 110 | 65 | 84 | 59 | 2 |
HSK-A63-SL32-110 | 32 | 72 | 63 | |||
HSK-A100-SL16-90 | 16 | 90 | 48 | 61 | 49 | 1 |
HSK-A100-SL20-90 | 20 | 52 | 51 | |||
HSK-A100-SL25-105 | 25 | 105 | 65 | 76 | 59 | 2 |
HSK-A100-SL32-105 | 32 | 72 | 63 |
備考
- 本表に掲載のアイテムは、受注生産です。納期はお問い合わせ下さい。
