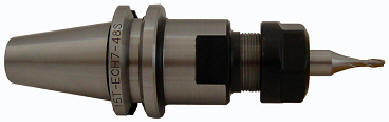

15T コレットホルダ
ドリル・リーマ・エンドミル・シンクロタップ加工と様々に使用出来る、小型MC・DC用の
コレットホルダです。 汎用性の高い16°テーパコレットを使用出来ます。
15T-ECH□□S-□□
CODE | D | L1 | L2 | C1 | W | ナット寸法 | コレット | スパナ | アジャストボルト | |
Max. | C2 | L3 | ||||||||
15T-ECH7S-40 | 0.5~7 | 40 | 31 | 20 | 17 | 19 | 11.5 | AR11 | SP-17A | ECH7-05 |
15T-ECH7S-48 | 48 | |||||||||
15T-ECH7S-55 | 45 | |||||||||
15T-ECH7S-75 | 60 | 16 | 14 | |||||||
15T-ECH7S-90 | 45 | |||||||||
15T-ECH10S-55 | 0.5~10 | 60 | 42.5 | 28 | 22 | 28 | 17 | AR16 | SP-25 | ECH10-05 |
備考
- チャックコレット・プルスタッドボルトと併用します。
- スパナは付属していません。
- アジャストボルトは付属していません。
