25T コレットホルダ
ドリル･リーマ･エンドミル･シンクロタップ加工と様々に使用出来る､小型MC･DC用の
コレットホルダです｡ 汎用性の高い16°テーパコレットを使用出来ます｡
 |
 |

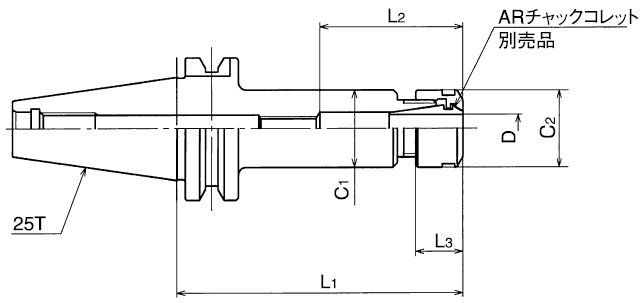

25T-ECH□□■■-□□
| CODE | D | L1 | L2 | C1 | W | ナット寸法 | コレット | スパナ | アジャストボルト | |
| Max. | C2 | L3 | ||||||||
| 25T-ECH5M-45 | 0.5～5 | 45 | – | 12 | – | 12 | 10.8 | AR8 | AE-8M | – |
| 25T-ECH7SR-60 | 0.5～7 | 60 | 35 | 19 | 19 | 11.5 | AR11 | SP-17A | ECH7-05 | |
| 25T-ECH7SR-70 | 70 | |||||||||
| 25T-ECH10SR-60 | 0.5～10 | 60 | 55 | 22 | 28 | 17 | AR16 | SP-25 | ECH10-05 | |
| 25T-ECH10SR-70 | 70 | |||||||||
| 25T-ECH13SR-60 | 0.5～13 | 60 | 25 | 34 | 19 | AR20 | SP-30 | ECH13-05 | ||
| 25T-ECT7S-60 | 0.5～7 | – | 23 | 19 | 11.5 | AR11 | SP-17A | – | ||
| 25T-ECT7S-70 | 70 | |||||||||
備考
- チャックコレット･プルスタッドボルトと併用します。
- スパナは付属していません。
- アジャストボルトは付属していません。
- ECTタイプのホルダはシンクロタップ加工用です。
