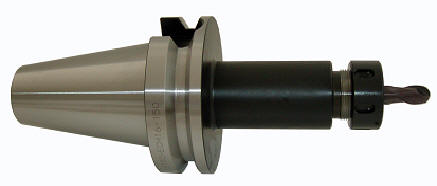

コレットホルダ ECH型
豊富なバリエーションで加工をサポート。 ドリル・リーマ・エンドミル・シンクロタップ加工と
様々に使用出来るベーシックホルダ。
汎用性の高い16°テーパコレットチャックを交換するだけで、センタースルー・サイドスルー
に対応します。
センタースルー・サイドスルーに対応
専用ナットや専用シールなどは不要!
コレットを交換するだけでセンタースルー/サイドスルーに対応します。
高圧7MPa対応で、刃先の冷却・切り粉の除去に効果を発揮します。
BT50-ECH□□-□□
CODE | 把握サイズ | L1 | L2 (調整量) | ナット径 | コレット | スパナ | アジャストボルト | |
Φd | C | クーラント無 | クーラント有 | |||||
BT50-ECH7-90 | 0.5~7 | 90 | 45~20 | 23 | AR11-D | FK-3 | ECH7-05 | ECH7OH-05 |
BT50-ECH7-135 | 135 | |||||||
BT50-ECH10-90 | 0.5~10 | 90 | 50~30 | 32 | AR16-D | FK-4 | ECH10-05 | ECH10OH-05 |
BT50-ECH10-120 | 120 | |||||||
BT50-ECH10-150 | 150 | 55~30 | ||||||
BT50-ECH13-90 | 0.5~13 | 90 | 55~35 | 36 | AR20-D | FK-5 | ECH13-05 | ECH13OH-05 |
BT50-ECH13-120 | 120 | |||||||
BT50-ECH16-90 | 0.5~16 | 90 | 55~40 | 43 | AR25-D | FK-6 | ECH16-05 | ECH16OH-05 |
BT50-ECH16-120 | 120 | |||||||
BT50-ECH16-150 | 160 | 65~40 | ||||||
BT50-ECH20-90 | 2~20 | 90 | 65~45 | 51 | AR32-D | FK-8 | ECH20-05 | ECH20OH-05 |
BT50-ECH20-120 | 120 | |||||||
BT50-ECH26-90 | 3~26 | 90 | 80~55 | 63 | AR40-D | FK-9 | ECH26-05 | ECH26OH-05 |
BT40-ECH□□-□□
CODE | 把握サイズ | L1 | L2 (調整量) | ナット径 | コレット | スパナ | アジャストボルト | |
Φd | C | クーラント無 | クーラント有 | |||||
BT40-ECH7-75 | 0.5~7 | 75 | 45~20 | 23 | AR11-D | FK-3 | ECH7-05 | ECH7OH-05 |
BT40-ECH7-105 | 105 | |||||||
BT40-ECH10-75 | 0.5~10 | 75 | 50~30 | 32 | AR16-D | FK-4 | ECH10-05 | ECH10OH-05 |
BT40-ECH10-105 | 105 | |||||||
BT40-ECH10-135 | 135 | 55~30 | ||||||
BT40-ECH13-75 | 0.5~13 | 75 | 55~35 | 36 | AR20-D | FK-5 | ECH13-05 | ECH13OH-05 |
BT40-ECH13-105 | 105 | |||||||
BT40-ECH16-75 | 0.5~16 | 75 | 55~40 | 43 | AR25-D | FK-6 | ECH16-05 | ECH16OH-05 |
BT40-ECH16-105 | 105 | |||||||
BT40-ECH16-135 | 135 | 65~40 | ||||||
BT40-ECH20-75 | 2~20 | 75 | 60~45 | 51 | AR32-D | FK-8 | ECH20-05 | ECH20OH-05 |
BT40-ECH20-105 | 105 | |||||||
BT40-ECH26-75 | 3~26 | 75 | 75~50 | 63 | AR40-D | FK-9 | ECH26-05 | ECH26OH-05 |
BT30-ECH□□-□□
CODE | 把握サイズ | L1 | L2 (調整量) | ナット径 | コレット | スパナ | アジャストボルト | |
Φd | C | クーラント無 | クーラント有 | |||||
BT30-ECH7-60 | 0.5~7 | 60 | 45~20 | 23 | AR11-D | FK-3 | ECH7-05 | ECH7OH-05 |
BT30-ECH7-105 | 105 | |||||||
BT30-ECH10-60 | 0.5~10 | 60 | 50~30 | 32 | AR16-D | FK-4 | ECH10-05 | ECH10OH-05 |
BT30-ECH10-120 | 120 | |||||||
BT30-ECH13-60 | 0.5~13 | 60 | 55~35 | 36 | AR20-D | FK-5 | ECH13-05 | ECH13OH-05 |
BT30-ECH13-120 | 120 | |||||||
BT30-ECH16-60 | 0.5~16 | 60 | 55~40 | 43 | AR25-D | FK-6 | ECH16-05 | ECH16OH-05 |
BT30-ECH16-105 | 105 | |||||||
BT30-ECH20- 75 | 2.5~20 | 75 | 60~45 | 51 | AR32-D | FK-8 | ECH20-05 | ECH20OH-05 |
BT30-ECH20-105 | 105 |
備考
- チャックコレットとの組み合わせ使用となります。
- スパナは付属していません。
- アジャストボルトは付属していません。
- 高速回転で御利用の際には、高速用ナット(NA-R/SR)と交換して使用して下さい。
詳細は、「ALPS NICE MILL SERIES」カタログを参照下さい。
