正面フライスアーバ C型
サンドビック社 T-MAXフェースミル、ショルダーフェイスミル対応のアーバーです。 フライスカッターを確実に固定し、フェーシングから荒引き加工まで幅広く御利用頂けます。
BT50

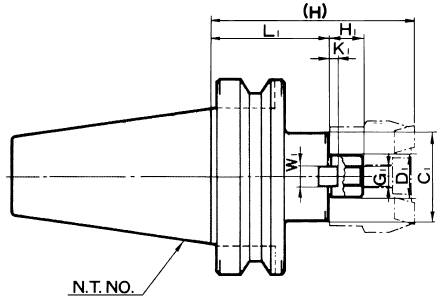

CODE | D1 | L1 | C1 | H1 | W1 | K1 | G1 | CUTTER DIA | (H) |
(JIS B4113) | |||||||||
BT50-FMC25.4-45 | 25.4 | 45 | 70 | 20 | 9.5 | 6 | M12 | 80 | 95 |
BT50-FMC25.4-90 | 90 | 5 | 140 | ||||||
BT50-FMC25.4-150 | 150 | 200 | |||||||
BT50-FMC38.1-45 | 38.1 | 45 | 85 | 22 | 15.9 | 7 | M16 | 100 | 95 |
BT50-FMC38.1-75 | 75 | 125 | |||||||
BT50-FMC38.1-105 | 38.1 | 105 | 155 |
BT40
CODE | D1 | L1 | C1 | H1 | W1 | K1 | G1 | CUTTER DIA | (H) |
(JIS B4113) | |||||||||
BT40-FMC25.4-60 | 25.4 | 60 | 62 | ||||||
BT40-FMC25.4-90 | 90 | ||||||||
BT40-FMC38.1-60 | 38.1 | 60 | 85 |
備考
- カッタはサンドビック社 T-MAX ショルダーフェイスミルを対象としています。
相当品を御使用下さい。 - 標準付属品はドライブキー・カッタクランプボルトです。
