BT30 Regular type

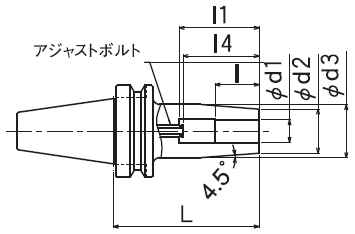

BT30-TG□□-□□ Φ6~Φ20 テーパ角 4.5°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | Φd5 | l | l1 | l4 | l5 | 冷却アダプタ |
BT30-TG6-75 | 6 | 4.5 | 7 | 75 | Carbide/HSS | 20 | 27 | – | – | 21 | 36 | 26~36 | – | T3-K/6-9 |
BT30-TG8-75 | 8 | 6 | 25 | 48 | 26~48 | |||||||||
BT30-TG10-75 | 10 | 7 | 24 | 32 | 31 | 50 | 32~50 | T3-K/9.1-12 | ||||||
BT30-TG12-75 | 12 | 6 | 34 | 60 | 37~60 | |||||||||
BT30-TG16-80 | 16 | 5.5 | 80 | 27 | 34 | 37 | 80 | 40~50 | T3-K/12.1-16 | |||||
BT30-TG20-90 | 20 | 6.5 | 90 | 33 | 42 | 39 | 42~50 | T3-K/16.1-22 |
備考
- 二面拘束仕様(型式:ABT30-**)も製作します。 詳細はお問い合わせください。
