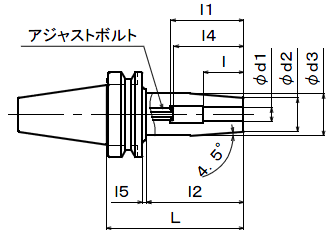

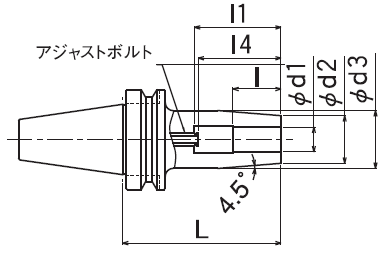

BT40 Regular type
BT40-2TG□□-□□ BT40-TG□□-□□ Φ6~Φ25 テーパ角 4.5°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | Φd5 | l | l1 | l4 | l5 | 冷却アダプタ |
BT40-2TG6-90 | 6 | 4.5 | 7 | 90 | Carbide/HSS | 20 | 27 | 60 | 40 | 21 | 36 | 26~36 | 3 | T3-K/6-9 |
BT40-2TG6-135 | 135 | 50 | 48 | |||||||||||
BT40-2TG8-90 | 8 | 6 | 90 | 40 | 25 | 48 | 26~48 | 3 | ||||||
BT40-2TG8-135 | 135 | 50 | 48 | |||||||||||
BT40-2TG10-90 | 10 | 7 | 90 | 24 | 32 | 40 | 31 | 50 | 32~50 | 3 | T3-K/9.1-12 | |||
BT40-2TG10-135 | 135 | 50 | 48 | |||||||||||
BT40-2TG12-95 | 12 | 6 | 95 | 65 | 40 | 34 | 60 | 37~60 | 3 | |||||
BT40-2TG12-140 | 140 | 50 | 48 | |||||||||||
BT40-TG16-90 | 16 | 5.5 | 90 | 27 | 34 | – | – | 37 | 80 | 40~72 | – | T3-K/12.1-16 | ||
BT40-TG16-135 | 135 | 42 | 40~80 | |||||||||||
BT40-TG20-90 | 20 | 6.5 | 90 | 33 | 42 | 39 | 100 | 50~60 | T3-K/16.1-22 | |||||
BT40-TG20-105 | 105 | |||||||||||||
BT40-TG25-100 | 25 | 9.5 | 100 | 44 | 53 | 47 | 90 | T3-K/22.1-32 |
備考
- 二面拘束仕様(型式:ABT40-**)も製作します。 詳細はお問い合わせください。
