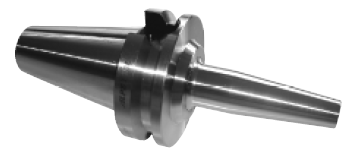

BT50 Heavy Type

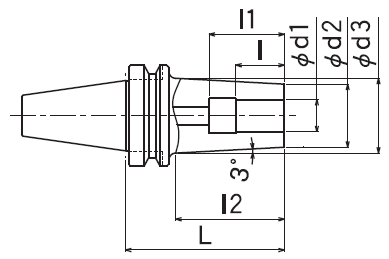

BT50-TG□□H-□□ Φ16~Φ32 テーパ角 3.0°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | Φd5 | l | l1 | l4 | l5 | 冷却アダプタ |
BT50-TG16H-125 | 16 | 3 | 10 | 125 | Carbide/HSS | 36 | 45 | – | – | 45 | 80 | 40~50 | – | T3-K/16H |
BT50-TG20H-125 | 20 | 40 | 39 | 47 | 100 | 50~100 | T3-K/20H | |||||||
BT50-TG25H-125 | 25 | 12 | 49 | 58 | 55 | 50~95 | T3-K/25H | |||||||
BT50-TG32H-125 | 32 | 14 | 60 | 69 | 60 | T3-K/32H |
備考
- TG25H型とTG32H型では、オーバーサイズコイルISGS3200-2を利用して下さい。
- 二面拘束仕様(型式:ABT50-**)も製作します。 詳細はお問い合わせください。
