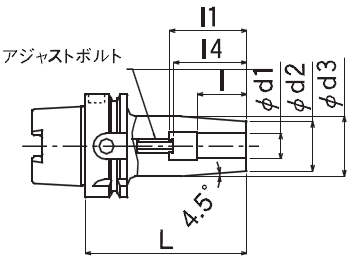

HSK-A100 Regular type
HSK100A-TG□□-□□ Φ12~Φ25 テーパ角 4.5°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φφd3 | l2 | l | l1 | l4 | 冷却アダプタ |
HSK100A-TG12-135 | 12 | 4.5 | 6 | 135 | Carbide/HSS | 24 | 32 | – | 34 | 47 | 37~47 | T3-K/9.1-12 |
HSK100A-TG12-165 | 165 | |||||||||||
HSK100A-TG16-110 | 16 | 5.5 | 110 | 27 | 34 | 37 | 50 | 40~50 | T3-K/12.1-16 | |||
HSK100A-TG16-135 | 135 | |||||||||||
HSK100A-TG16-165 | 165 | 42 | ||||||||||
HSK100A-TG20-110 | 20 | 6.5 | 110 | 33 | 39 | 52 | 42~52 | T3-K/16.1-22 | ||||
HSK100A-TG20-135 | 135 | |||||||||||
HSK100A-TG20-165 | 165 | 51 | ||||||||||
HSK100A-TG25-125 | 25 | 9.5 | 125 | 44 | 53 | 47 | 58 | 48~58 | T3-K/22.1-32 | |||
HSK100A-TG25-140 | 140 | |||||||||||
HSK100A-TG25-170 | 170 | 60 |
