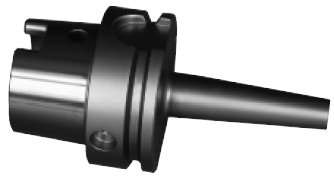

HSK-A63 M type

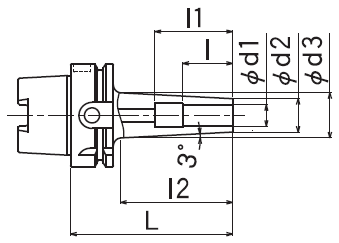

HSK63A-TG□□M-□□ Φ6~Φ12 テーパ角 3.0°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | l | l1 | l4 | 冷却アダプタ |
HSK63A-TG6M-90 | 6 | 3 | 3 | 90 | Carbide | 12 | 18.2 | 59.3 | 21 | 36以上 | – | T3-K/4C-6M |
HSK63A-TG6M-120 | 120 | 21.4 | 89.3 | |||||||||
HSK63A-TG6M-165 | 165 | 26.2 | 134.3 | |||||||||
HSK63A-TG8M-90 | 8 | 90 | 14 | 20.2 | 59.3 | 25 | T3-K/8M | |||||
HSK63A-TG8M-120 | 120 | 23.4 | 89.3 | |||||||||
HSK63A-TG8M-165 | 165 | 28.2 | 134.3 | |||||||||
HSK63A-TG10M-90 | 10 | 90 | 16 | 22.2 | 59.3 | 31 | 42以上 | T3-K/10M | ||||
HSK63A-TG10M-120 | 120 | 25.4 | 89.3 | |||||||||
HSK63A-TG10M-165 | 165 | 30.2 | 134.3 | |||||||||
HSK63A-TG12M4-90 | 12 | 4 | 90 | 20 | 26.2 | 59.3 | 34 | 47以上 | T3-K/12M4 | |||
HSK63A-TG12M4-120 | 120 | 29.4 | 89.3 | |||||||||
HSK63A-TG12M4-165 | 165 | 34.2 | 134.3 |
