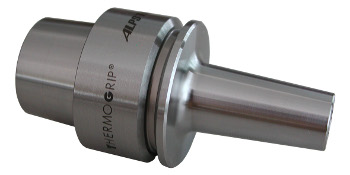

HSK-32 M type
 |
 |
HSK32E-TG□□M-□□ Φ6～Φ10 テーパ角 3.0°
| 型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | l | l1 | l4 | 冷却アダプタ |
| HSK32E-TG6M-50 | 6 | 3 | 3 | 50 | Carbide | 12 | 14.9 | 27.2 | 21 | 36 | – | T3-K/4C-6M |
| HSK32E-TG6M-85 | 85 | 18.5 | 62.2 | |||||||||
| HSK32E-TG8M-50 | 8 | 50 | 14 | 16.9 | 27.2 | 25 | T3-K/8M | |||||
| HSK32E-TG8M-85 | 85 | 20.5 | 62.2 | |||||||||
| HSK32E-TG10M-55 | 10 | 55 | 16 | 19.4 | 32.2 | 31 | 41 | T3-K/10M |
