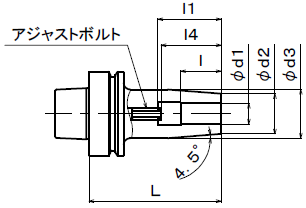

HSK-F63 Regular type
HSK63F-TG□□-□□ Φ6~Φ16 テーパ角 4.5°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | l | l1 | l4 | 冷却アダプタ |
HSK63F-TG6-80 | 6 | 4.5 | 7 | 80 | Carbide/HSS | 20 | 27 | – | 21 | 36 | 22~35 | T3-K/6-9 |
HSK63F-TG8-80 | 8 | 6 | 25 | 26~35 | ||||||||
HSK63F-TG10-85 | 10 | 7 | 85 | 24 | 32 | 31 | 47 | 32~46 | T3-K/9.1-12 | |||
HSK63F-TG12-90 | 12 | 6 | 90 | 34 | 50 | 35~49 | ||||||
HSK63F-TG16-90 | 16 | 5.5 | 27 | 34 | 37 | 38~49 | T3-K/12.1-16 |
