Straight Arbor C Type

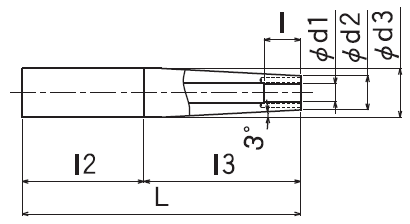

SS□□-TG□□C-□□ Φ4 テーパ角 3.0°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | l3 | l | l1 | 冷却アダプタ |
SS12-TG4C-90 | 4 | 3 | 4 | 90 | Carbide | 12 | 12 | – | – | 11 | 16以上 | T3-K/4C6M |
SS16-TG4C-110 | 110 | 16 | 72 | 38 | ||||||||
SS16-TG4C-150 | 150 | 112 | ||||||||||
SS20-TG4C-110 | 110 | 20 | 60 | 50 | ||||||||
SS20-TG4C-175 | 175 | 123.5 | 76.5 | |||||||||
SS20-TG4C-200 | 200 | |||||||||||
SS25-TG4C-200 | 200 | 25 | 76 | 124 |
備考
- TG□□C型はセンタースルークーラント非対応です。
