Straight Arbor M Type

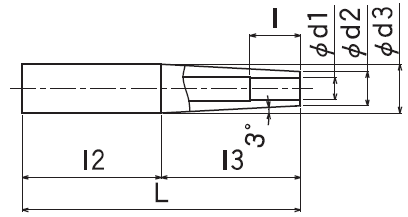

SS□□-TG□□M-□□ Φ6~Φ12 テーパ角 3°
型式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | Φd2 | Φd3 | l2 | l3 | l | l1 | 冷却アダプタ |
SS16-TG6M-115 | 6 | 3 | 3 | 115 | Carbide | 12 | 16 | 83 | 32 | 21 | 36以上 | T3-K/4C6M |
SS16-TG6M-140 | 140 | 108 | ||||||||||
SS20-TG6M-175 | 175 | 20 | 105 | 70 | ||||||||
SS20-TG10M-120 | 10 | 120 | 16 | 82 | 38 | 31 | 50以上 | T3-K/10M | ||||
SS25-TG6M-175 | 6 | 175 | 12 | 25 | 57 | 118 | 21 | 36以上 | T3-K/4C6M | |||
SS25-TG6M-205 | 205 | 87 | ||||||||||
SS25-TG6M-225 | 225 | 107 | ||||||||||
SS25-TG8M-175 | 8 | 175 | 14 | 70 | 105 | 25 | 48以上 | T3-K/8M | ||||
SS25-TG10M-145 | 10 | 145 | 16 | 59 | 86 | 31 | 50以上 | T3-K/10M | ||||
SS25-TG10M-175 | 175 | 89 | ||||||||||
SS25-TG12M4-150 | 12 | 4 | 150 | 20 | 102 | 48 | 34 | 60以上 | T3-K/12M4 | |||
SS25-TG12M4-230 | 230 | 182 | ||||||||||
SS25-TG12M4-250 | 250 | 202 | ||||||||||
SS32-TG6M-255 | 6 | 3 | 255 | 12 | 32 | 65 | 190 | 21 | 36以上 | T3-K/4C6M | ||
SS32-TG10M-240 | 10 | 240 | 16 | 88 | 152 | 31 | 50以上 | T3-K/10M | ||||
SS32-TG12M4-220 | 12 | 4 | 220 | 20 | 105 | 115 | 34 | 60以上 | T3-K/12M4 |
