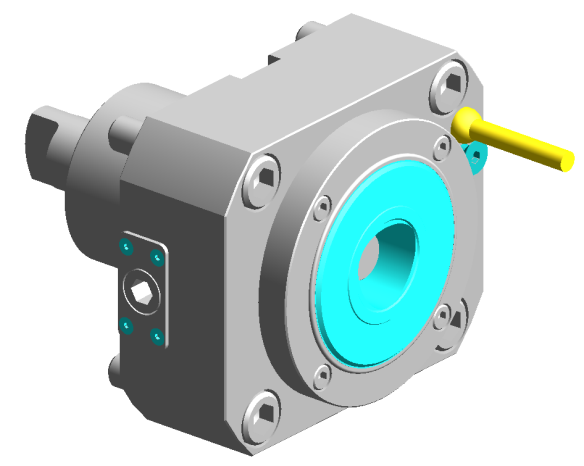

外径回転ホルダ
 |
 |
NLX / NZX / NT 用
| サイズ | クーラント タイプ |
型式 | 寸法 | レンチサイズ | 回転数 Min-1 |
伝達トルク |
入出力比 | クーラント圧 MPa |
重量 kg |
||

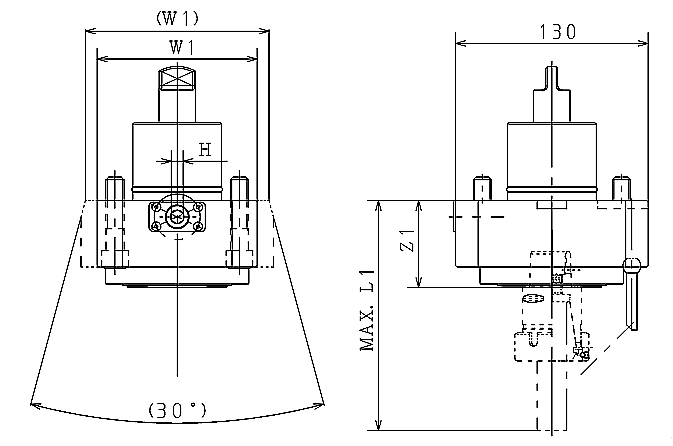

| Z1 | W1 | L1 | H | ||||||||
| C4 | 外部 | AC4-DSMSA01-7K000 | 59 | 108 | 156 | 8 | 6,000 | 40 | 1:1 | 7 | 5.5 |
| C4 | 外部 | AC4-DSMS100-44000※ | 60 | 108 | 156 | 10 | 6,000 | 40 | 1:1 | 7 | 5.9 |
| C5 | 外部 | AC5-DSMSA01-8A000 | 68 | 108 | 156 | 10 | 6,000 | 50 | 1:1 | 7 | 7.5 |
NLX4000 用
| サイズ | クーラント タイプ |
型式 | 寸法 | レンチサイズ | 回転数 Min-1 |
伝達トルク Nm |
入出力比 | クーラント圧 MPa |
重量 kg |
||
| Z1 | Q1 | L1 | H | ||||||||
| C6 | 外部 | AC6-DSMSA01-7Y000 | 95 | 124×30° | 218 | 12 | 2,500 | 100 | 1:1 | 7 | 12.0 |
備考
