AQTシステム

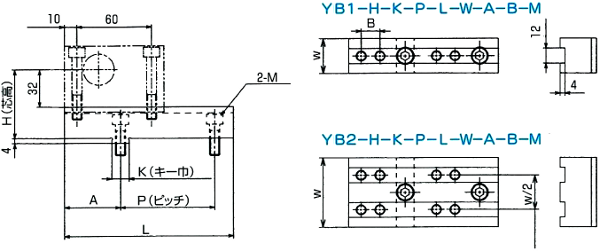

NC旋盤へAQTシステムを取り付ける為に必要なアタッチメントです。 御使用される旋盤に合わせて、設計致します。 下記表中のH/K/P/L/W/A/B/Mを御指示下さい。 御使用されるNC旋盤に最適なベースプレートをアルプスツールが製作致します。
型式 | 芯高調整(指定5mm単位) | キー幅 | ピッチ(指定5mm単位) | 全長 | 幅 | A | シフト | ボルト |
H | K | P | L | W | B | M | ||
YB1- or YB2- | 55 ~ 100 | 10 | 30 ~ 100 | 80以上 | 20以上 | 20以上 | Mx2以上 | M5 |
12 | M6 | |||||||
13 | M8 | |||||||
14 | M10 | |||||||
18 | M12 |
オーダーNo 例
YB1-H55-K14-P50-L80-W20-A25-B15-M8
備考
- クランプホルダ取り付け穴を自由に指定出来る為、ツール刃先を容易に揃える事が出来ます。
- YB2型はツール間隔が短い場合に御利用下さい。
- ベースプレートとクランプホルダを一体にした特殊クランプホルダも製作致します。 芯高が低くベースプレートとクランプホルダの組み合わせでの使用が出来ない場合、又はホルダバランスが悪い場合等に御用命下さい。
