チェンジホルダ
工具を取り付けるホルダです｡ 工具を取り付け､クランプホルダへセットして使用します。
角バイト用とボーリング用があります。
角バイトホルダ（シングル）
| 型式 |
L |
L1 |
W |
H |
a |
b |
| SB-12 |
70 |
7.5 |
22 |
40 |
8 |
10 |
| SB-20 |
80 |
|
34 |
48 |
11.5 |
16 |
| TB-12 |
70 |
12.5 |
22 |
40 |
8 |
10 |
| TB-20 |
80 |
17.5 |
34 |
48 |
11.5 |
16 |

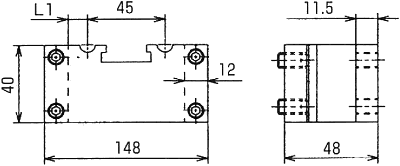

角バイトホルダ（クロス）
| 型式 |
L1 |
| SB-16C |
20 |
| TB-16C |
39.5 |
角バイトホルダ（ダブル）
| 型式 |
L1 |
| SB-12W |
7.5 |
| TB-12W |
12.5 |

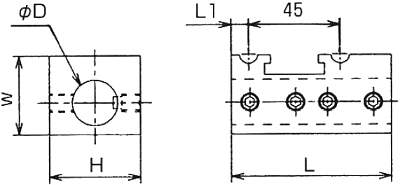

ボーリングホルダ（シングル）
| 型式 |
L |
L1 |
W |
H |
D |
| SD-20 |
70 |
7.5 |
35 |
40 |
Φ20 |
| SD-25 |
80 |
|
40 |
|
Φ25 |
| SD-32 |
|
|
52 |
48 |
Φ32 |
| TD-20 |
70 |
12.5 |
35 |
40 |
Φ20 |
| TD-25 |
80 |
17.5 |
40 |
|
Φ25 |
| TD-32 |
|
|
52 |
48 |
Φ32 |

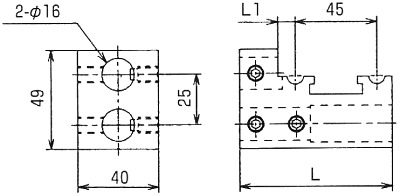

ボーリングホルダ（ダブル）
| 型式 |
L |
L1 |
| SD-16W |
80 |
8.5 |
| TD-16W |
90 |
18.5 |

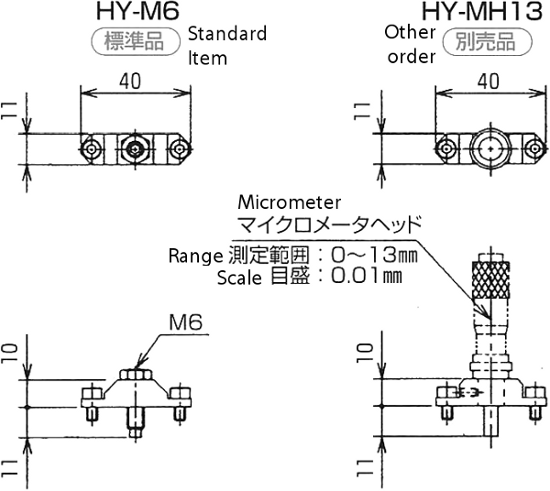

芯高調整ユニット
備考
- 芯高調整ユニットを裏返しに取り付ける事で､左右勝手で御利用頂けます。
- 反転する事で､ツール突き出し長さを2段階に御使用頂けます。 (SB-□ , SD-□)
