VDI

シャンク部規格  DIN 69880-1

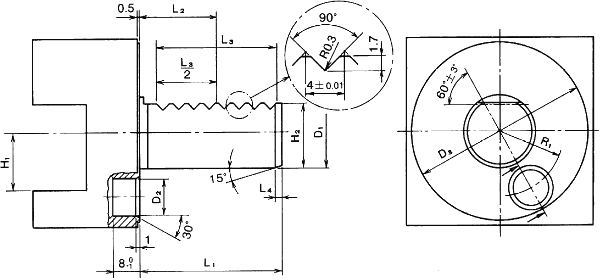

 DIN69880-1 シャンク部規格



D1 L1 D2 D3 H1 H2 L2 L3 L4 R1
h6 ±0.3     MAX. ±0.1 ±0.05 MIN. ＋1～0 ±0.02
20 40 10 H6 50 16 18 21.7 24 2 18
30 55 14 H8 68 20 27 29.7 40   25
40 63   83 25 36     3 32
50 78 16 H8 98 32 45 35.7 48   37
60 94   123   55 43.7 56 4 48
80 124 20 H8 158 40 72 59.7 80   65
備考
  1. Oリングは付属しません｡
