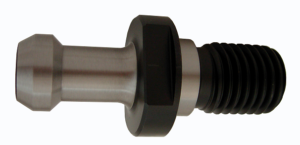

機械主軸へホルダを確実に引き込みます。 耐久性に優れたプルスタッドボルトです。



   プルスタッド　zumen

P50T

  CODE L L6 L1 D3 L5 D4 L7 G L2 D2 D1 d1 L3 L4 Q
   P50T – Ⅰ  85  40  45  38  10  25 8 M24  35 17 23 –  5  5  45°
   P50T – Ⅰ – S                       6
   P50T – Ⅱ                       –      60°
   P50T – Ⅱ – S                       6
   P50T – Ⅲ                       –      90°
   P50T – Ⅲ – S                       6
   J50P  74    34    7        25 21 28 –    4

 75°
   J50P – S                       10
   P40T – Ⅰ  60  25 35 23 6 17 5 M16 28 10 15 –  3    45°
   P40T – Ⅰ – S                       4
   P40T – Ⅱ                       –     60°
   P40T – Ⅱ – S                       4
   P40T – Ⅲ                       –     90°
   P40T – Ⅲ – S                       4
   J40P  54  25 29 23 7          14  19 –    3 75°
   J40P – S                  23     7
   P30T – Ⅰ  43  20 23 16.5 5 12.5 4 M12 18 7 11  – 2.5  2.5  45°
   P30T – Ⅰ – S                        2.5
   P30T – Ⅱ                        –      60°
   P30T – Ⅱ – S                        2.5
   J30P    19.6 23.4            18.4 8 12  –  3  2  75°
   J30P – S                        4
   S20R – Ⅰ  34.5 14 20.5 14 4 8.5   M8  16 7 9.5  – 2.1  2.4
   S20R – Ⅱ                              90°
   S20R – R                              45°
   15R – B  28  11 17 10 3    3    13.5 4 7    1.5  2

備考

  1. プルスタッドは本機に合わせて各種製作致します。 御用命の際はプルスタッドCODE 又は本機機種、型式を御指示下さい。
