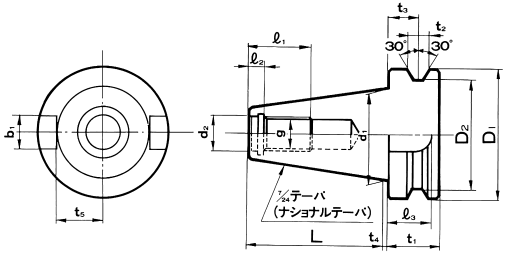

ツールシャンク形状



CODE	D1	D2	t1	t2	t3	t4	d1	d2	L	l1	g	l3	b1	t5
15T	27	21	11	5	5.5	1.5	19.05	6.6	27	15	M6	9.5	8.1	9.8
S20T	30	24	11	5	5.5	1.5	22.225	8.5	25	18	M8	9.5	8.1	11.4
25T	35	28	13	6	8.5	2	25.4	8.5	40	18	M8	11	9.6	13
BT30	46	38	20	8	11.6	2	31.75	12.5	48.4	24	M12	17	16.1	16.3
BT40	63	53	25	10	16.6	2	44.45	17	65.4	30	M16	21	16.1	22.6
BT50	100	85	35	15	23.2	3	69.85	25	101.8	45	M24	31	25.7	35.4
