JetSleeve
高圧サイドスルータイプの焼きバメホルダです。
高圧ポンプを不要で、加工物と刃先へ高圧クーラントを供給します。
先端キャップへ16箇所のΦ0.5mmの角度違いの噴射穴を設けていること、
又 ベンチュリ効果により、クーラントはホルダ回転時でも刃先へ高圧で供給されます。
高圧ポンプ不要で同等の効果が期待できます。
ホルダ TJSV□□/□□
形式 | シャンク径 | Φd1 | 先端径 Φd2 | Φd3 | L | 対応刃物 | l2 | l3 | l | l1 | 対応ヘッド |
TJSV0600/16 | 16 | 6 | 21 | 27 | 110 | Carbide | 50 | 60 | 21 | 36 | 25 |
TJSV0800/16 | 8 | 25 | |||||||||
TJSV1000/20 | 20 | 10 | 24 | 32 | 31 | 42 | 30 | ||||
TJSV1200/20 | 12 | 34 | 47 |
トルクレンチ T3-JS-DS
形式 | L | レンジ |
T3-JS-DS | 218 | 4~40 Nm |

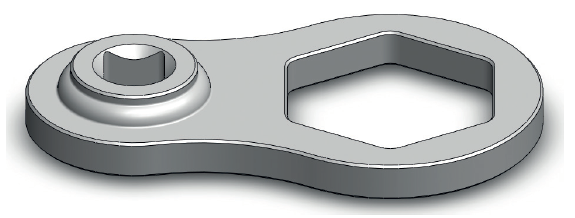

ヘッド T3-JS-DS-SW□□
形式 | 対応角 | Nm |
T3-JS-DS-SW19 | 19 | 10 |
T3-JS-DS-SW25 | 25 | 12 |
T3-JS-DS-SW27 | 27 | 14 |
T3-JS-DS-SW30 | 30 | 16 |
T3-JS-DS-SW32 | 32 | 18 |
T3-JS-DS-SW36 | 36 | 20 |
T3-JS-DS-SW40 | 40 | 22 |
T3-JS-DS-SW50 | 50 | 24 |
レンチとヘッドのセット品 T3-JS-DS-SET
形式 | 仕様 |
T3-JS-DS-SET | レンチとヘッドの全セット |
【 工具交換手順 】
焼きバメ
1.先端の金色キャップを外す。
2.本体(焼きバメホルダ部)を加熱して工具を装着する。
3.本体を冷却する。
4.本体へ金色のキャップを取り付ける。
5.トルクレンチを使い金色キャップを所定のトルクで締め付ける。
焼き外し
1.先端の金色キャップを外す。
2.本体(焼きバメホルダ部)を加熱して工具を抜き取る。
3.本体を冷却する。
4.本体へ金色のキャップを取り付ける。
備考
- 本製品はカタログ未記載品です。 詳細はお問い合わせ下さい。
