ストレートアーバー TLNE型
防振機能付き､ストレートタイプの焼きバメホルダです｡
 |
 |
 |
 |
||
 |

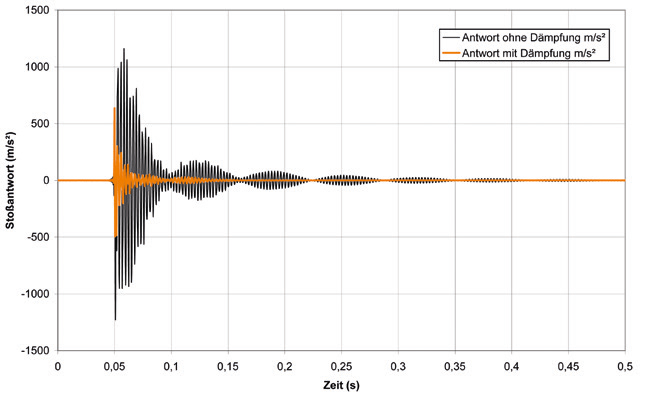

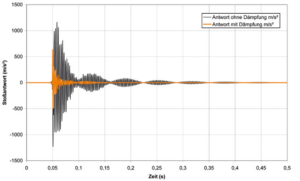

VIDAT減衰データ | |

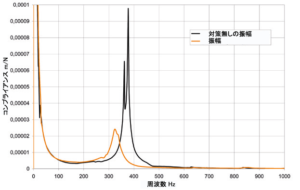

VIDAT振動周波数データ |

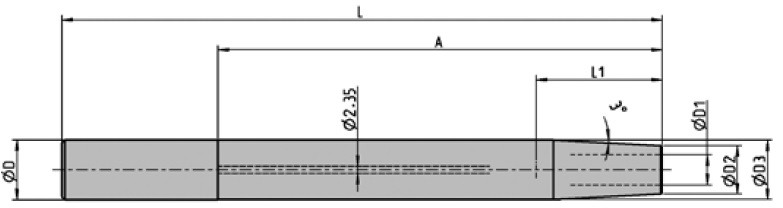

TLINE□□-□□/□□
| シャンク径 | 形式 | Φd1 | 角度 | 先端肉厚 | L | 対応刃物 | ΦD2 | ΦD3 | l2 | l3 | l | l1 | 冷却アダプタ |
| 20 | TLNE0600-210/20 | 6 | 3 | 3 | 200 | Carbide | 12 | 19.8 | 52 | – | 21 | 36 | T3-K/4C6M |
| TLNE0800-210/20 | 8 | 14 | 25 | 42 | T3-K/8M | ||||||||
| TLNE1000-210/20 | 10 | 16 | 31 | 47 | T3-K/10M | ||||||||
| TLNE1200-210/20 | 12 | 18 | 34 | 50 | T3-K/12M |
備考
- 本製品はカタログ未記載品です｡ 詳細はお問い合わせ下さい｡
