Straight Arbor Super Slim Type

 SS スーパースリムタイプ  SS SS

SS□□-TG□□SS-□□    Φ6～Φ12    テーパ角 3.0°

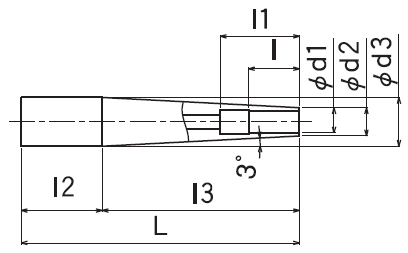

型式 Φd1 角度 先端肉厚 L 対応刃物 Φd2 Φd3 l2 l3 l l1 冷却アダプタ
 SS12-TG6SS-90 6 3 1.5 90 Carbide 9 12 62 28 21 36以上 T3-K/6SS
 SS16-TG6SS-150       150     16 90 60
 SS20-TG6SS-110       110     20 60.0 50.0
 SS20-TG8SS-130 8     130   11     70.0 25 48以上 T3-K/3C-8SS
 SS20-TG8SS-170       170       100
 SS25-TG6SS-200 6     200   9 25 70.0 130.0 21 36以上 T3-K/6SS
 SS25-TG6SS-230       230       100
 SS25-TG6SS-300 ☆       300       147.4 152.6
 SS25-TG8SS-200 8     200   11   70.0 130.0 25 48以上 T3-K/8SS
 SS25-TG8SS-230       230       100
 SS25-TG8SS-300☆       300       166.4 133.6
 SS25-TG10SS-130 10     130   13   70.0 60.0 31 50以上 T3-K/10SS
 SS25-TG10SS-200       200       85.5 114.5
 SS25-TG10SS-255       255       140.5
 SS25-TG10SS-300 ☆       300       185.5
 SS25-TG12SS-130 12     130   15   70.0 60.0 34 60以上 T3-K/12SS
 SS25-TG12SS-200       200       104.6 95.4
 SS25-TG12SS-250       250       154.6
 SS25-TG12SS-300 ☆       300       204.6
備考
  1. 型式末尾に☆のある品は在庫が無くなり次第、廃止です。
